Digital signage LED electronic board

Digital signage

LED electronic board

LED display specialized for indoor use

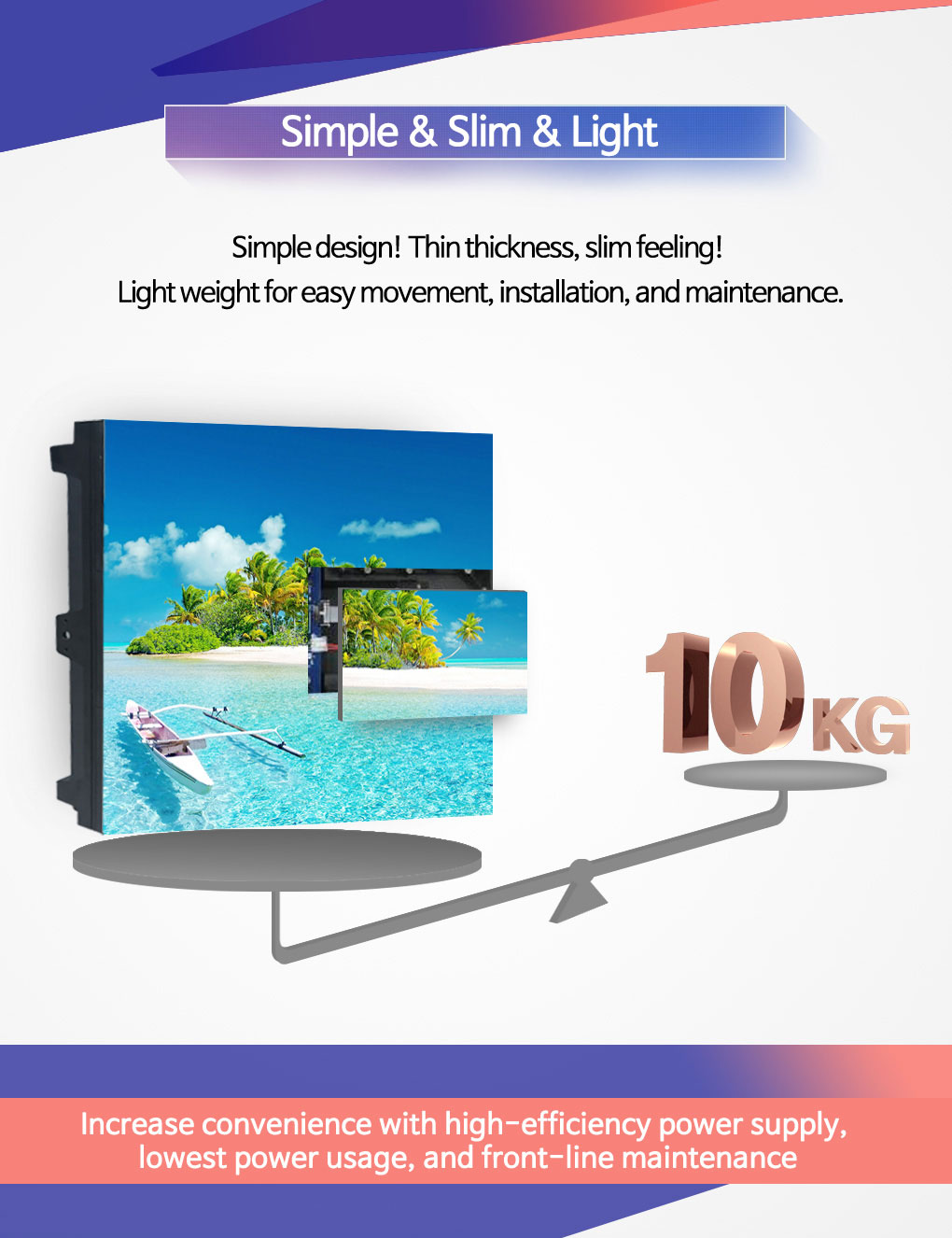

Lightweighted goods
Full-scale of maintenance
Easy Installation
Convenient Management

Special Features

Product characteristics

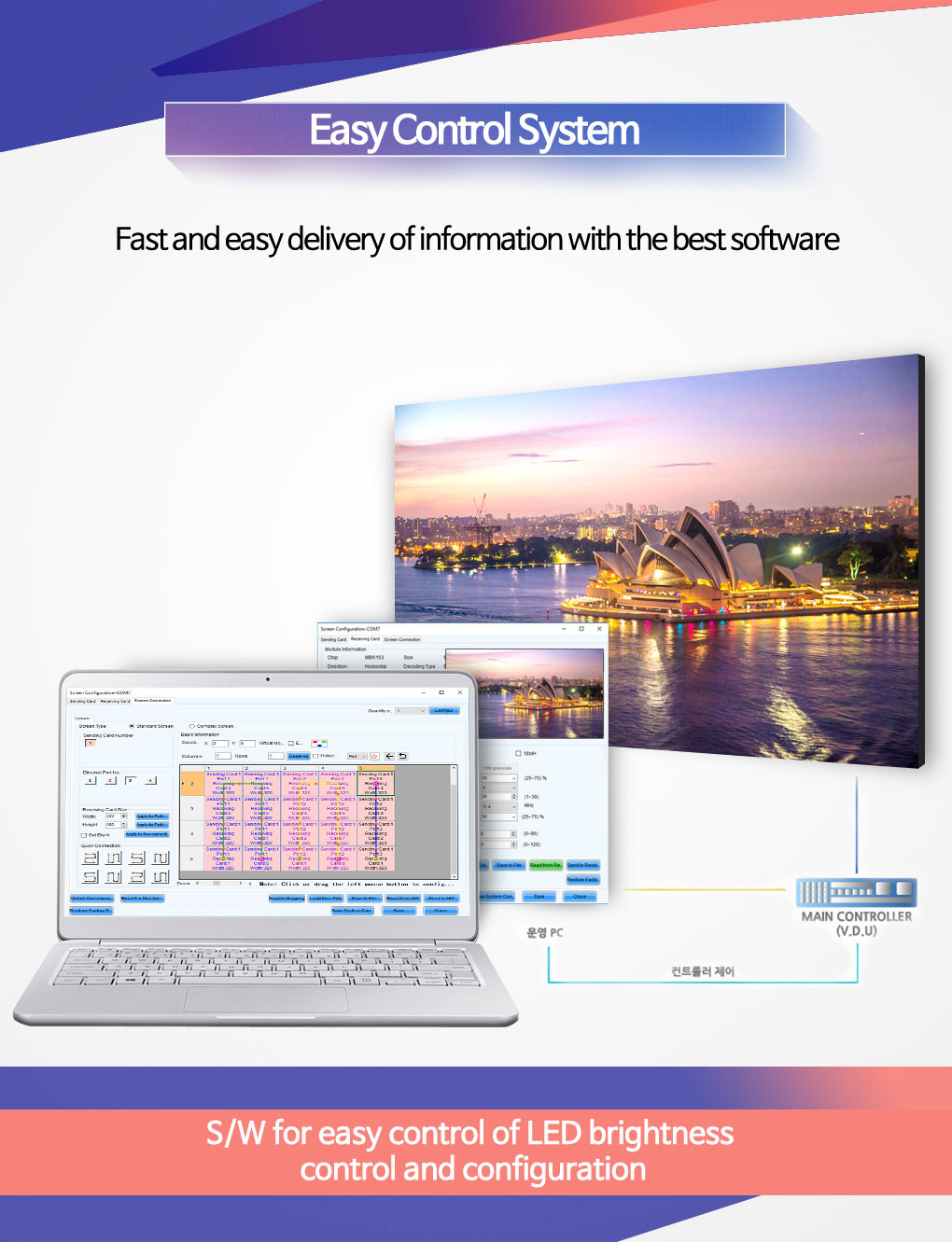

System Configuration

Specs

Indoor Spec
아바비젼 led전광판의 실내형스펙을 안내하며, 모델명, 피치(㎜)픽셀, 픽셀 구성, 모듈 사이즈 (WxHxD), 모듈 해상도, 캐비닛 해상도, 재생률(㎐), 시야각(H/V), 소비전력(Max/Avg)(W) 항목으로 구성되어있습니다.
Model name Pixel Pitch(㎜) Pixel configuration Module Size
(WxHxD)
Module Resolution Cabinet Resolution Frame Rate(㎐) Viewing Angle(H/V) Power Consumption
(Max/Avg)(W)
ALED-QD-I-1.0 1.0 SMD 4 in 1 320x160x14.5 320x160 640x480 ≥3840 160º/160º 243/81
ALED-QD-I-1.25 1.25 SMD 3 in 1 256x128 512x384 210/70
ALED-QD-I-1.37 1.37 234x118 467x350 194/65
ALED-QD-I-1.53 1.53 208x104 416x312 178/59
ALED-QD-I-1.66 1.66 192x96 386x289 167/56
ALED-QD-I-1.83 1.83 174x86 350x262 156/52
ALED-QD-I-1.86 1.86 172x86 344x258 156/52
ALED-QD-I-2.0 2.0 320x160x15 160x80 320x240 150º/150º 135/45
ALED-QD-I-2.5 2.5 128x64 256x192 140/47
ALED-QD-I-3.0 3.0 320x160x14 104x52 208x156 140º/140º 127/42
ALED-QD-I-4.0 4.0 80x40 160x120 ≥1920 130/45
Indoor common Spec
아바비젼 led전광판의 실내형 공통스펙을 안내하며, 용도, 캐비닛사이즈, 캐비닛재질, 모듈수량, 캐비닌 무게, 밝기, ip등급 항목으로 구성되어있습니다.
Purpose Cabinet Size
(WxHxD)
Cabinet material Module Quantity Cabinet Weight
(Including Modules)
Brightness(nit) IPGrade
Indoor 640x480 Magnesium 2x3(1cabinet) 10kg 500-1000nit IP30
Outdoor Spec
아바비젼 led전광판의 실내형스펙을 안내하며, 모델명, ALED-QD-O-2.5, ALED-QD-O-3.0, ALED-QD-O-4.0, ALED-QD-O-5.0, ALED-QD-O-6.0, ALED-QD-O-8.0, ALED-QD-O-10.0 항목으로 구성되어있습니다.
Model name ALED-QD-O-2.5 ALED-QD-O-3.0 ALED-QD-O-4.0 ALED-QD-O-5.0 ALED-QD-O-6.0 ALED-QD-O-8.0 ALED-QD-O-10.0
Pixel Pitch(㎜) 2.5 3.0 4.0 5.0 6.0 8.0 10.0
Pixel configuration SMD 3 in 1
Purpose Outdoor
Module Size(WxHxD) 320x160x17.5 320x160x18.5 320x160x18 320x160x19
Module Resolution 128x64 106x54 80x40 64x32 54x26 40x20 32x16
Cabinet Size(WxHxD) 960x960
Cabinet resolution 384x384 320x320 240x240 192x192 160x160 120x120 96x96
Cabinet material Magnesium
Module Quantity 3x6
Cabinet Weight(Including Modules) 38kg 39kg 37kg 24.2kg 38kg 39kg
Brightness(nit) 5000-6000nit
Frame Rate(㎐) ≥3840 ≥1920
Viewing Angle(H/V) 160º/160º 150º/150º 140º/140º
Power Consumption(Max/Avg)(W) 750/271 724/241 838/279 770/257 798/266 790/263
IPGrade IP65

Installation Reference

설치사례1
설치사례2
설치사례3
설치사례4
설치사례5
설치사례6
설치사례7
설치사례8
설치사례9
설치사례10
설치사례11
설치사례12
설치사례13
설치사례14
설치사례15
설치사례16
설치사례17
설치사례18
설치사례19
설치사례20
설치사례21
설치사례22
설치사례23
설치사례24
설치사례25
설치사례26
설치사례27
설치사례28
설치사례29
설치사례30
